產品概述

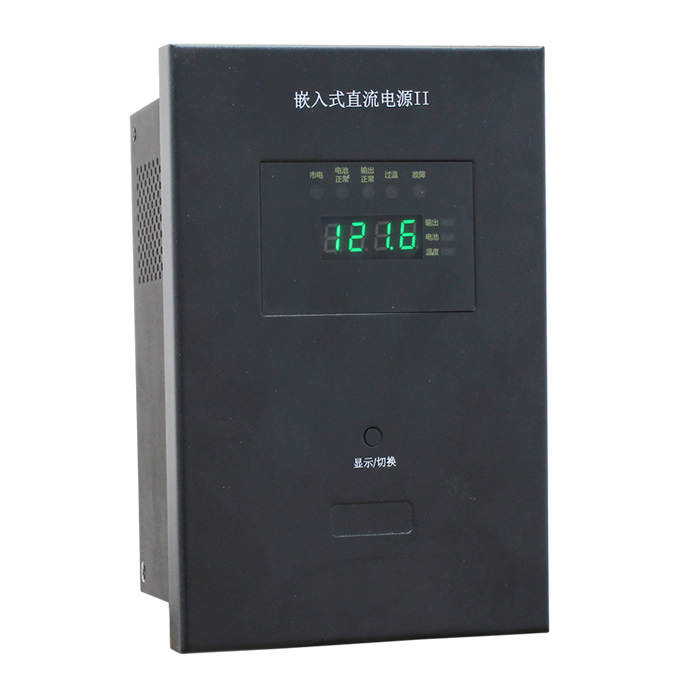

DUXCD3分布式直流電源應用于小型開關站、環網柜、箱式變電站和用戶終端為一次開關設備(彈簧機構真空斷路器、電動負荷開關等)提供直流操作電源、通訊光端機等提供直流電源。為二次控制線路(如微機保護等智能終端及指示燈、模擬指示器等)提供不間斷工作電源。直接取代原有的直流屏系統或交流操作電源系統。
產品概述
分布式操作電源是一個應用于小型開關站和用戶末端,為二次控制回路(如微機保護等智能終端、指示燈、模擬指示等)供電,為符合功率等級的一次開關設備(彈操機構真空斷路器、永磁機構真空斷路器、電動負荷開關等)提供直流操作電源。分布式操作電源裝置具有市電輸入和PT輸入兩種方式可以滿足各種使用場合,裝置最大輸出功率可達1100W,可以滿足不同負載的需求。
分布式操作電源裝置采用高頻電源技術,蓄電池采用自動充電管理模塊進行維護,大大延長蓄電池的使用壽命,使得裝置運行更加安全可靠。裝置具備通訊、報警功能,可以方便地實現無人值守的遠程自動化管理。
技術參數
技術指標 | 參數 |
交流輸入 | 最多提供兩路三相交流輸入 |
交流輸入電壓 | 380V±15% |
電壓規格 | 110V、220V |
電池容量 | 20Ah及以上 |
工作頻率 | 50Hz±10% |
額定輸出電壓 | 220V/110V |
輸出電壓范圍 | 198V~286V /99V~143V 連續可調 |
輸出電流等級 | 10A~320A |
輸出限流 | 額定電流×(10%~105% ) |
動態響應 | 在20%負載躍變到80%負載時恢復時間≤200μS,超調≤±5% |
效率 | ≥95%(單模塊) |
絕緣電阻 | ≥20MΩ |
絕緣強度 | 輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡。 |
相對濕度 | ≤90% |
海拔高度 | ≤2000m |
環境溫度 | -10℃~40℃ |
可聞噪音 | 自冷≤40dB 風冷≤55dB(距柜體1米處) |
外形尺寸 | 2260*800*600mm標準型,1600*600*600mm經濟型 |
防護等級 | IP50 |
產品認證 | ISO9001、CE、檢驗報告 |
產品特點
分散安裝,節省占地面積
根據分布式的設計思想,分布式操作電源直接安裝在智能開關柜的儀表門上,可節省直流屏的占地面積,因電源在開關柜內,可減少電纜的使用量,減少施工工作量。
分布式供電方式,可靠性極大提高
采用分布式的供電方式,當某一回路發生故障時,其它回路的電源裝置不受影響,避免出現一點故障全站無操作電源,與集中供電的直流屏相比,其總體可靠性得以極大提高。
多種輸入輸出方式,適用范圍廣
分布式操作電源能根據客戶的需求提供直流220V、110V、48V、24V輸出,交流輸入范圍為85~265V,靈活適用于PT及市電供電。
智能化管理維護
自監測、自診斷可靠性高,電源工作狀態和工作參數一目了然。
智能化電池管理
內置蓄電池自動充電管理模塊,自動對電池進行智能化均浮充管理,大大延長蓄電池的壽命,使運行更加可靠和安全。
